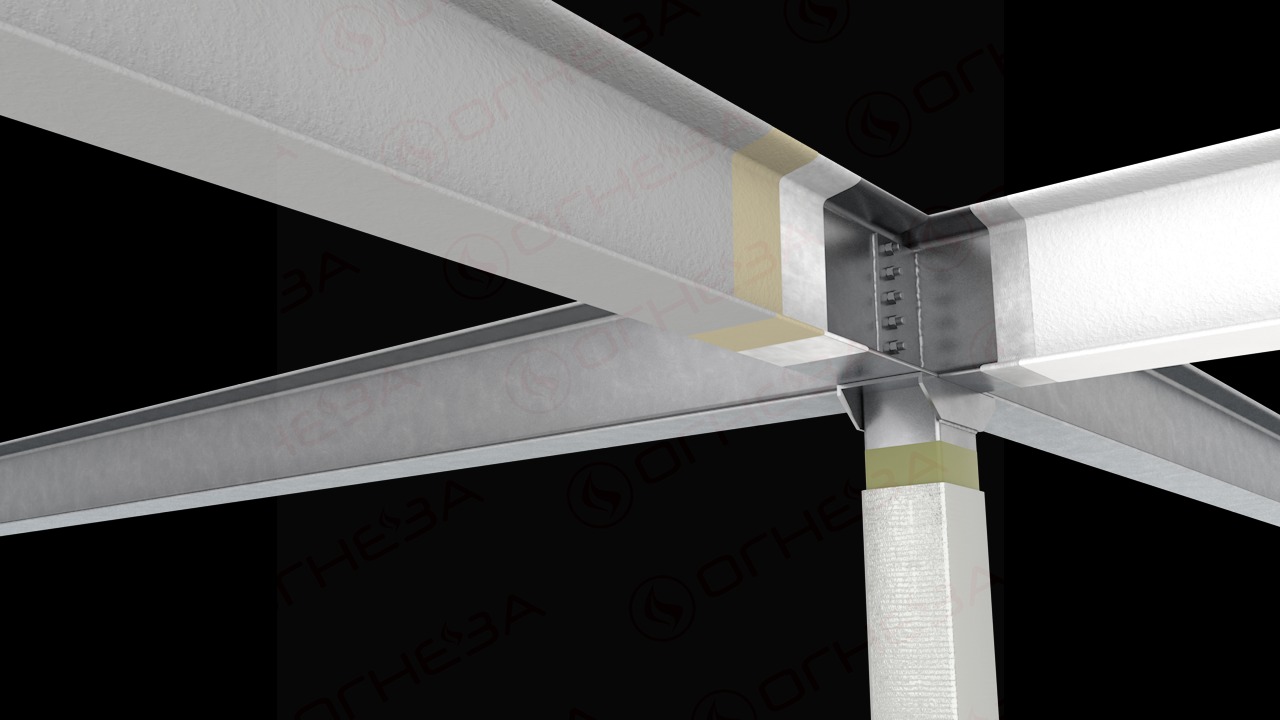

ПТМ — расчётный параметр, равный отношению площади поперечного сечения металлоконструкции к обогреваемому периметру. Измеряется в миллиметрах и используется для определения собственного предела огнестойкости конструкций и подбора толщины огнезащитного покрытия.

ПТМ = S / P, где S — площадь поперечного сечения (см²), P — обогреваемый периметр (см). Результат переводится в миллиметры умножением на 10.

От ПТМ зависит скорость прогрева металлоконструкций при пожаре. Чем меньше ПТМ, тем быстрее конструкция прогревается и теряет несущую способность, и тем большую толщину покрытия нужно наносить.

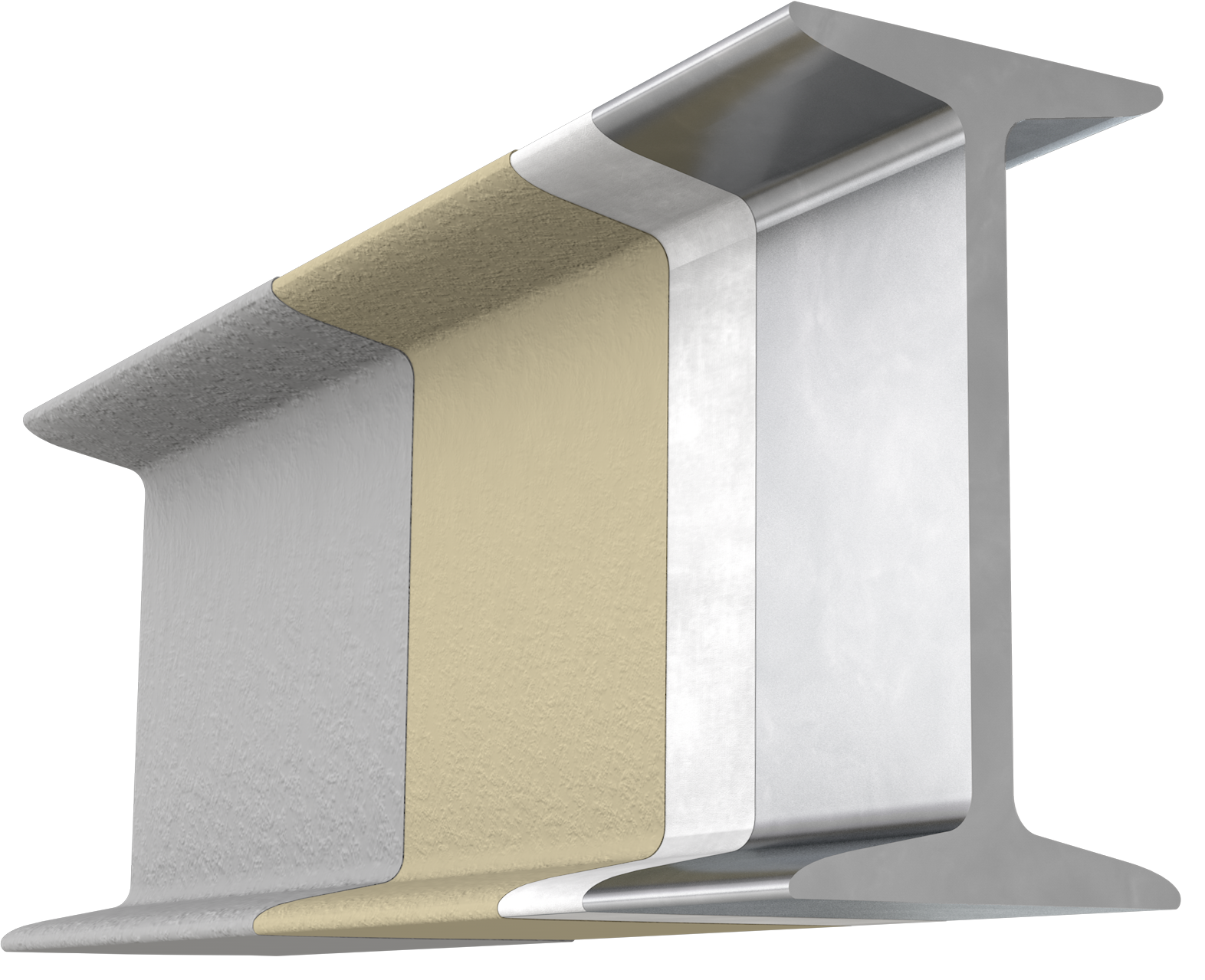

Для ОГНЕЗА-УМ по таблицам производителя в зависимости от ПТМ (например, 3,4 или 5,8 мм) и требуемого предела огнестойкости (R60 или R90) подбирается толщина сухого слоя покрытия.

ОГНЕЗА-ВД-М (водно-дисперсионная) и ОГНЕЗА-УМ (на органической основе) имеют разные таблицы толщины. Для одной и той же ПТМ расход ВД-М обычно немного отличается от УМ, для разных пределов огнестойкости.

Тонкослойные вспучивающиеся краски ОГНЕЗА-УМ и ВД-М допускается применять при пределе огнестойкости: до R90 при ПТМ от 2,5 мм; от R90 и выше при ПТМ от 5,8 мм.

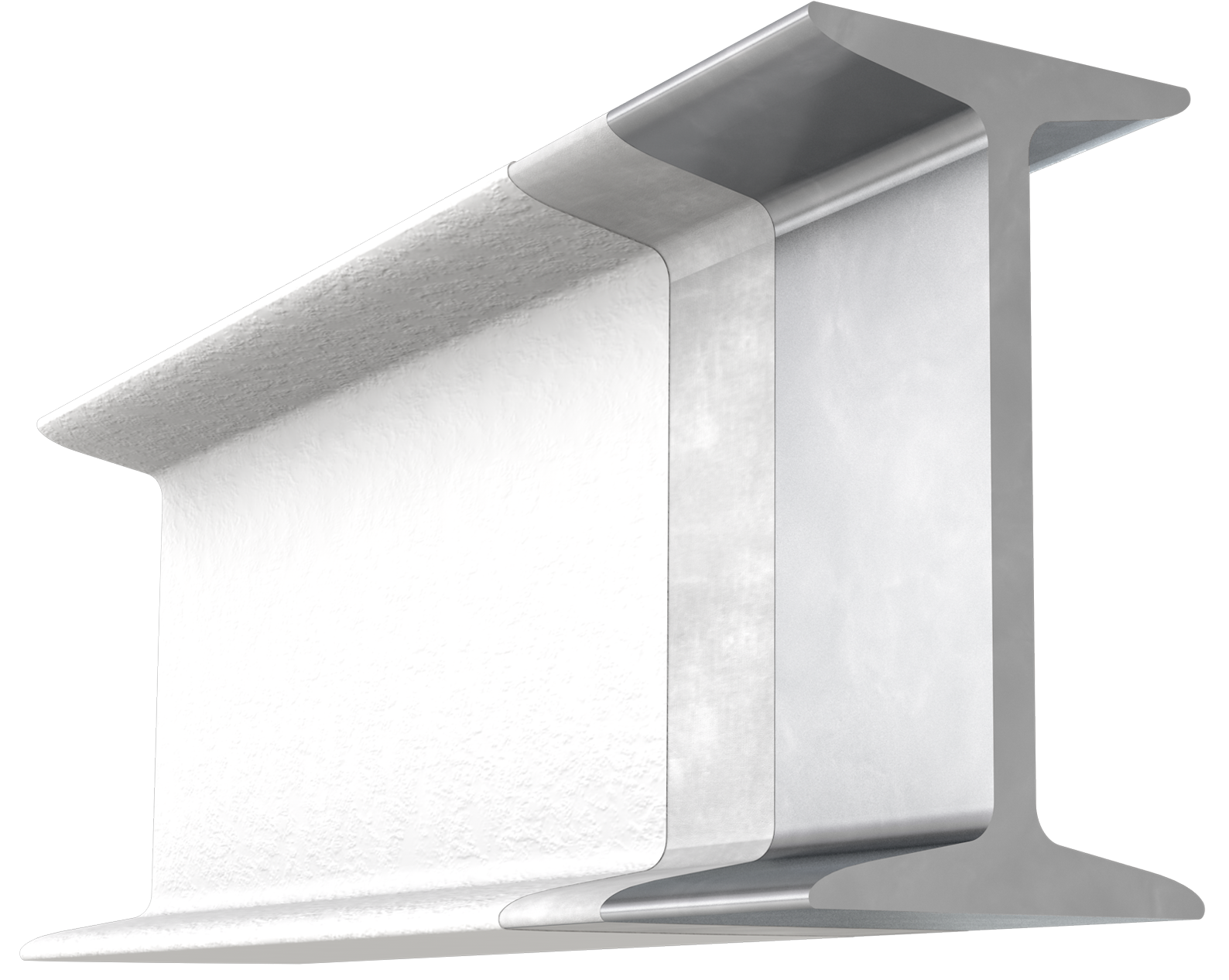

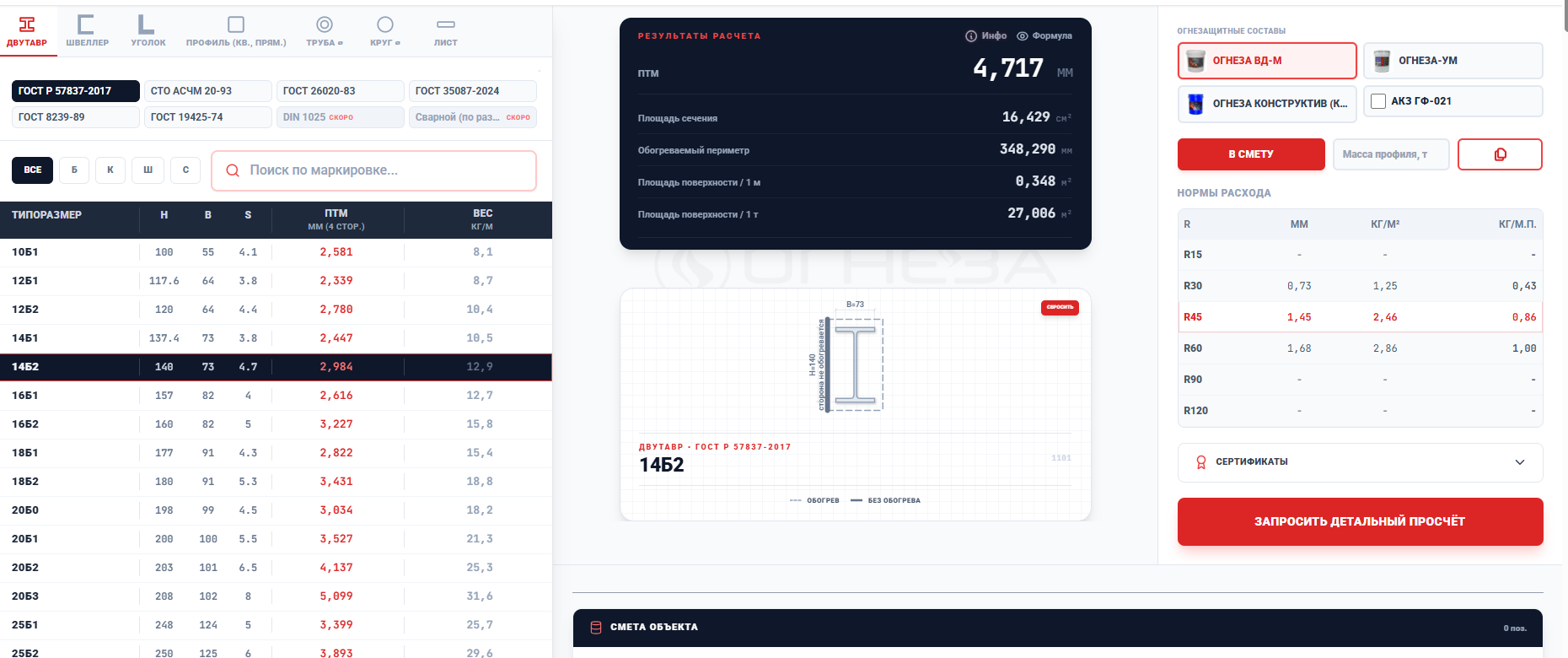

Для двутавра берётся площадь сечения по ГОСТ и делится на обогреваемый периметр (обычно 3 или 4 стороны). Удобно использовать онлайн-калькулятор ПТМ для стандартных профилей.

Да, напрямую. При большей ПТМ толщина огнезащитного покрытия меньше и, соответственно, расход краски снижается, потому что металл нагревается медленнее.

Можно, но расход будет выше. Для конструкций с ПТМ от 2,4 мм потребуется увеличенная толщина покрытия ОГНЕЗА-ВД-М для обеспечения требуемого предела огнестойкости.

Точные значения указаны в технических регламентах и сертификатах. Удобнее использовать калькулятор от производителя или обратиться к техническим специалистам с расчётной ПТМ.

Максимальный предел для красок ОГНЕЗА-ВД-М и ОГНЕЗА-УМ — 90 минут. До 120 минут — система комбинированной огнезащиты (ОГНЕЗА-КТ + ОГНЕЗА-УМ).

Толщина и расход зависят от приведённой толщины металла (ПТМ). Параметры рассчитываются индивидуально.

Не рекомендуется.

Нет, для воздуховодов применяется система ПМБОР + клей ОГНЕЗА-К.

Используйте диаметр насадки 0,017” - 0,031” при давлении 150 - 220 бар.

Наносить в помещении можно, но она с запахом (пропадает после высыхания). Температура эксплуатации от -40°С до +60°С. Поверхность дерева следует загрунтовать строительной водно-дисперсионной грунтовкой (от 60 г/м²) и просушить.

Температура эксплуатации покрытия: от -40 до +60 градусов. Испытания при более низких температурах не проводились.

Нет, любое старое покрытие нужно полностью удалять перед нанесением огнезащитного лака.

К шлифованной фанере у этой краски нет адгезии. Обработать можно только нешлифованную фанеру.

Обеспечивает I-ю группу огнезащитной эффективности при расходе 500 г/м² и II-ю группу при 300 г/м².

Нет, ПО-ПРОФ имеет щелочную основу, поверх нее нельзя наносить лаки. Для связки с лаком используйте пропитку ОГНЕЗА-ПО-Д.

I группа огнезащитной эффективности является более высокой, чем II. Как правило, I группа требуется для конструкций с более серьезными требованиями к пожарной безопасности. Для обеспечения I группы огнезащитной эффективности для деревянных конструкций требуется больше материала.

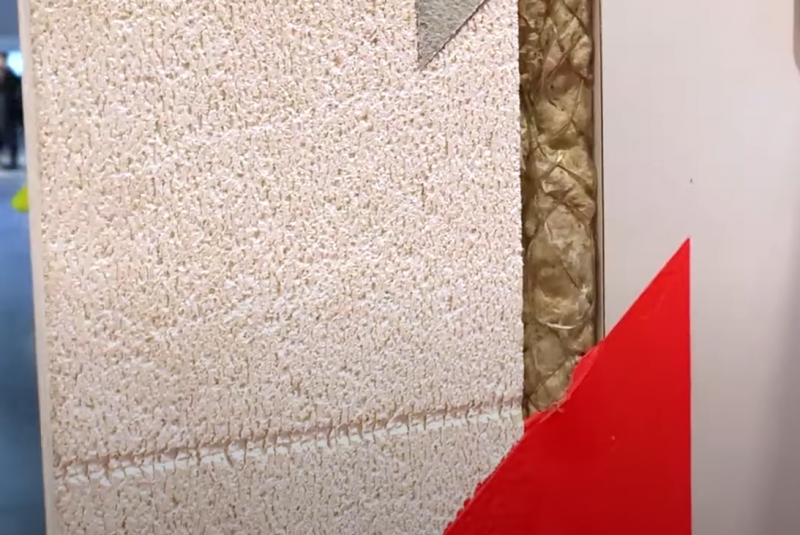

Нельзя, так как плотность шнуров менее 100 кг/м³ и это нарушение техрегламента по монтажу проходки.

Размер модуля 75*75*310 мм и 102*114*310 мм. Фиксирующая рамка входит в комплект. Рамки могут быть любого размера (2х2, 5х1 и т.д.).

Терморасширяющийся герметик ОГНЕЗА-ГТ сертифицирован в различных решениях. Максимальный предел – IET 180. В стандартном решении «минвата + герметик» - 150 минут.

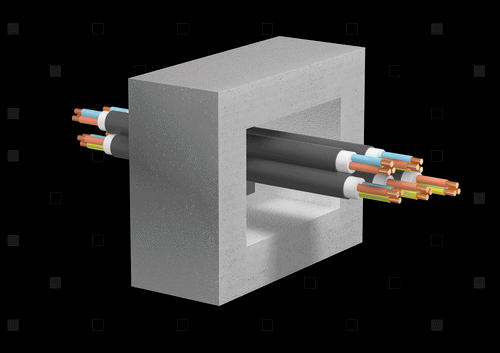

Проходы кабеля через стены и перекрытия необходимо защищать для сохранения предела огнестойкости противопожарной преграды, чтобы огонь и дым не распространялись между помещениями.

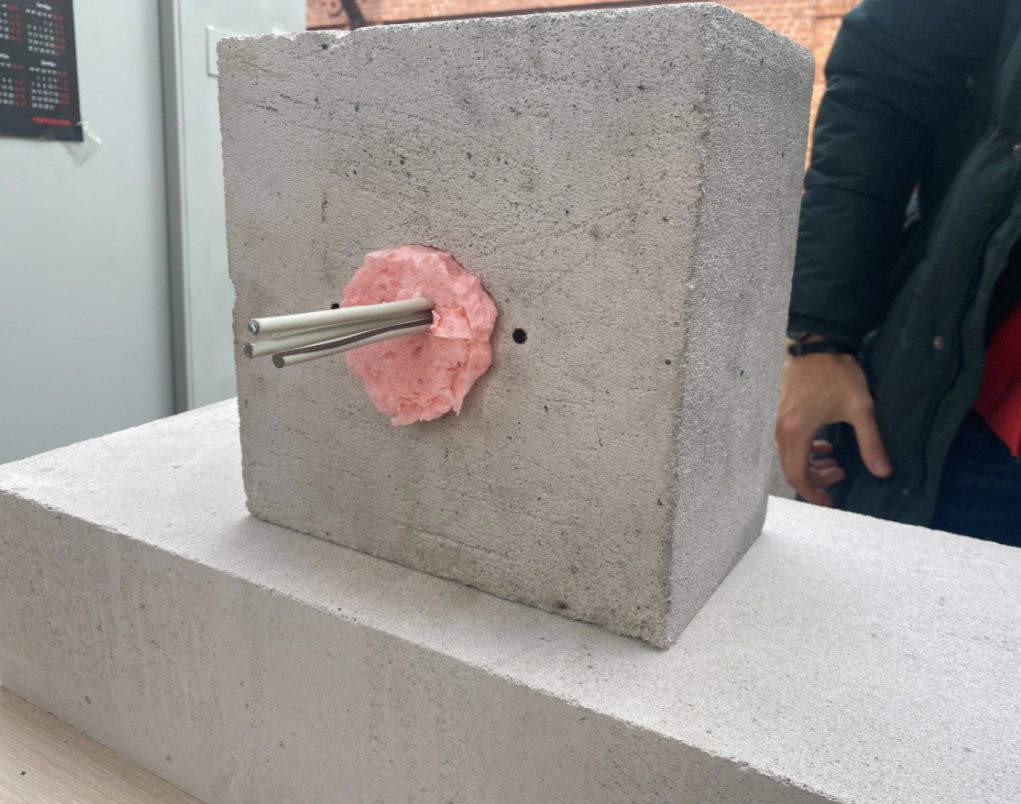

Однокомпонентную пену (даже противопожарную) нельзя использовать для кабельных проходок, потому что она быстро выгорает и не может быть сертифицирована для сохранения предела огнестойкости стены/перекрытия.

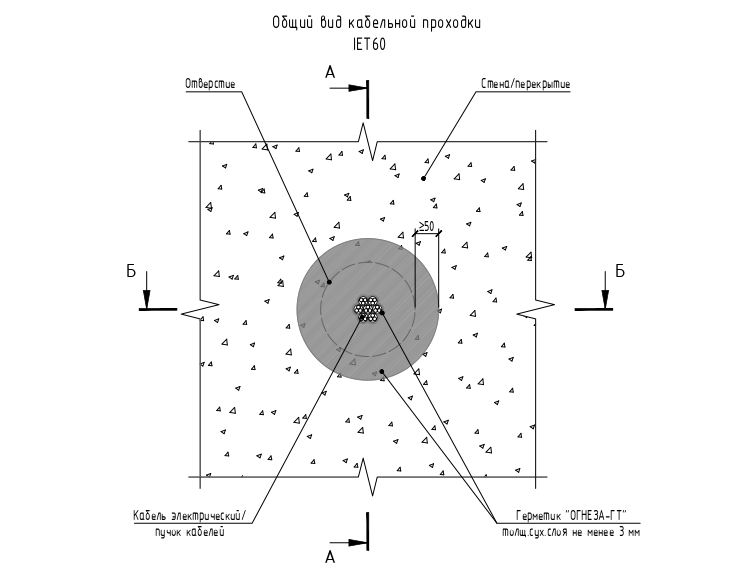

Можно, герметик ОГНЕЗА-ГТ сертифицирован для кабельных проходок (ТР ЕАЭС 043/2017).

Температура эксплуатации от -40 до +120, но наносить его нужно строго в тепле (температура нанесения от +5).

Срок эксплуатации не менее 10 лет. Если через 10 лет дефектов нет, срок продлевается.

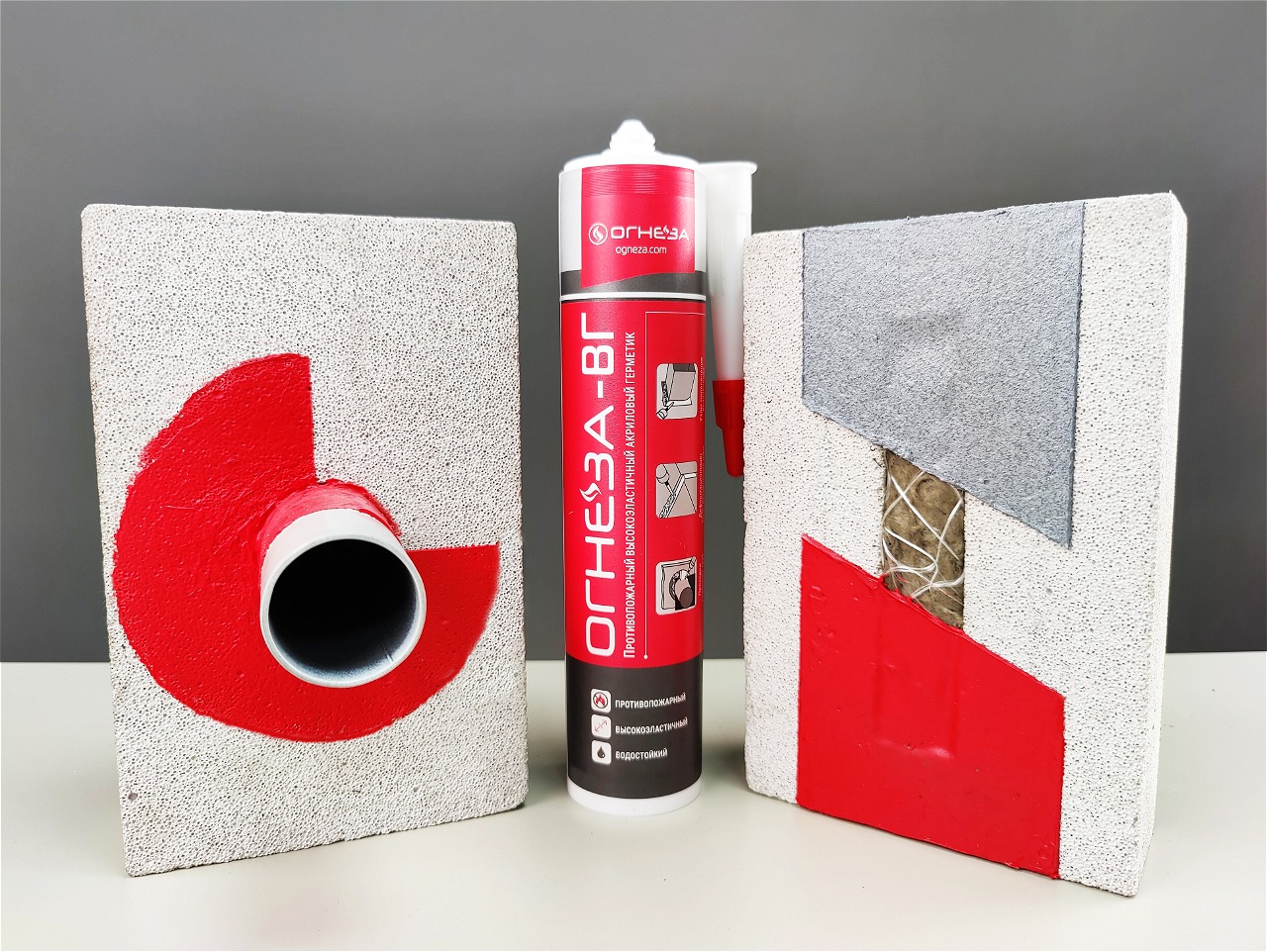

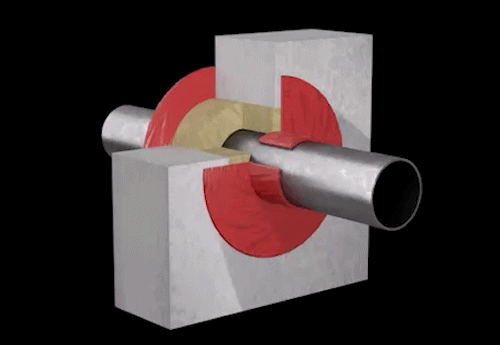

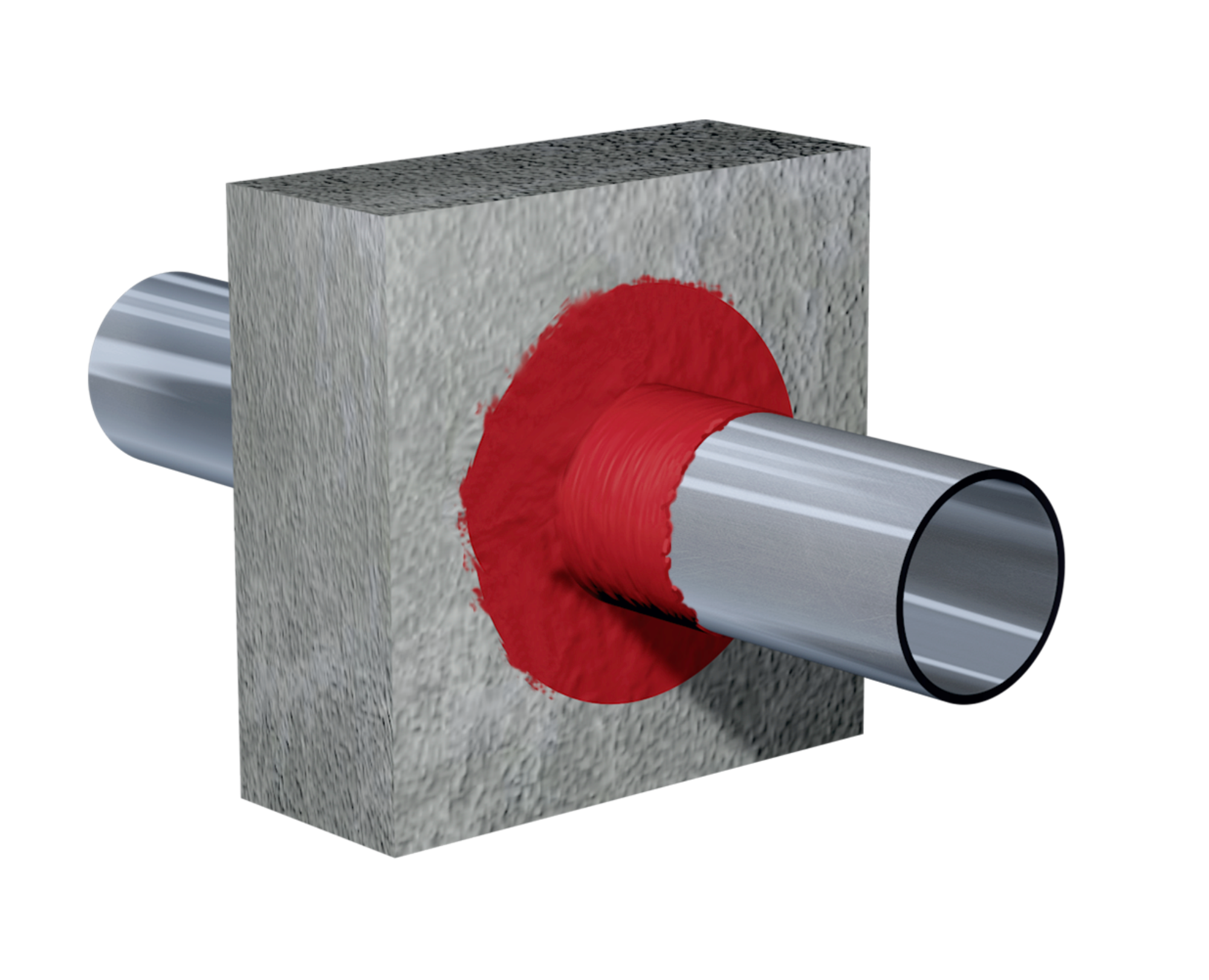

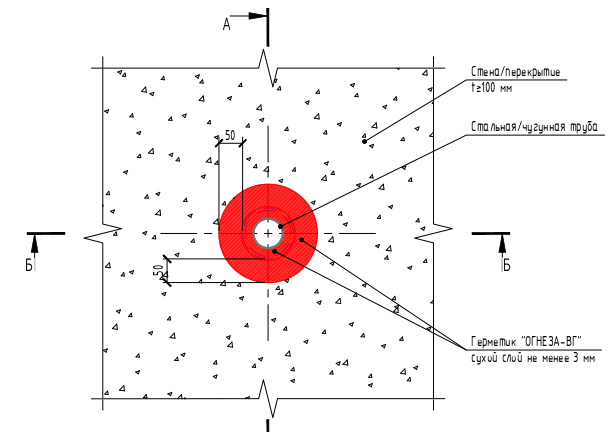

Нет, ГТ сертифицирован под кабель. Для труб и воздуховодов используйте герметик ОГНЕЗА-ВГ.

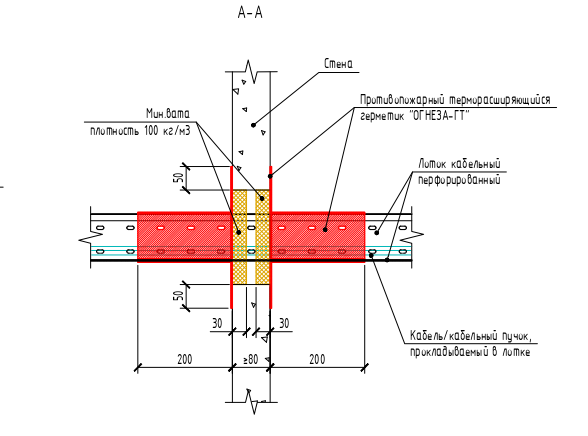

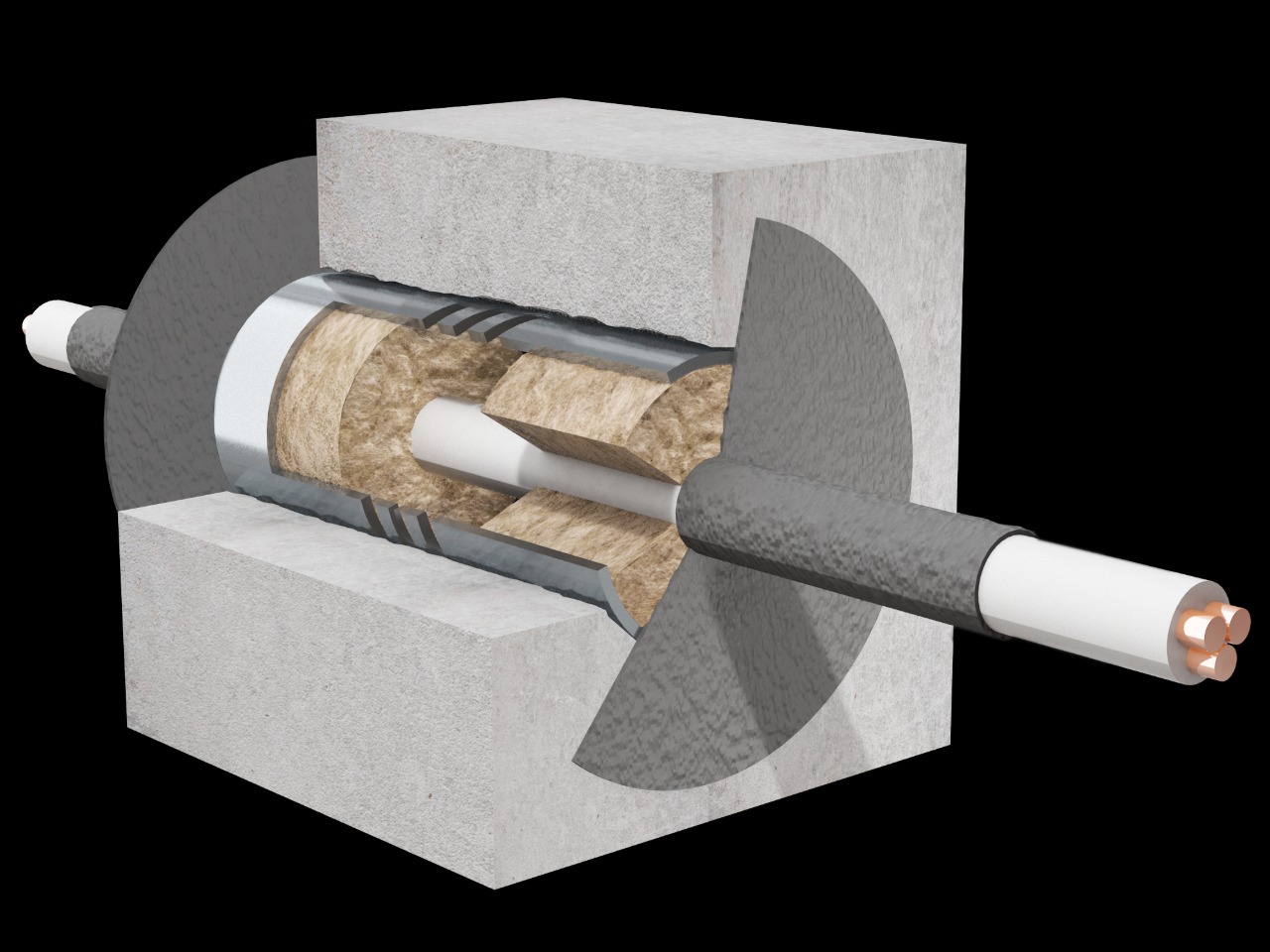

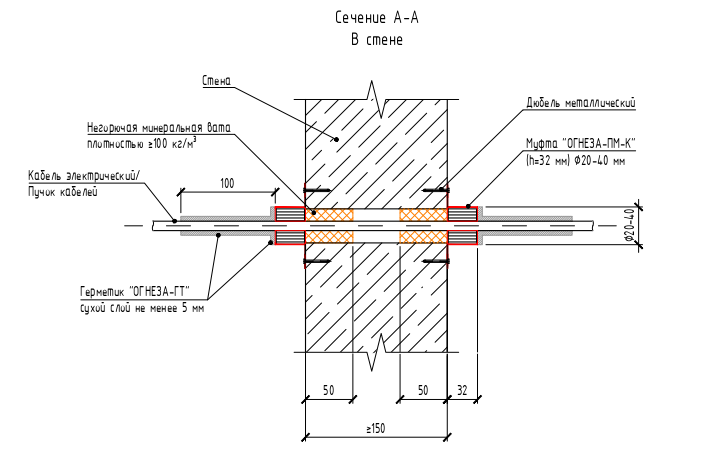

Запрещено! Однокомпонентная пена не сертифицирована для кабеля. Используйте систему: минвата + герметик ОГНЕЗА-ГТ.

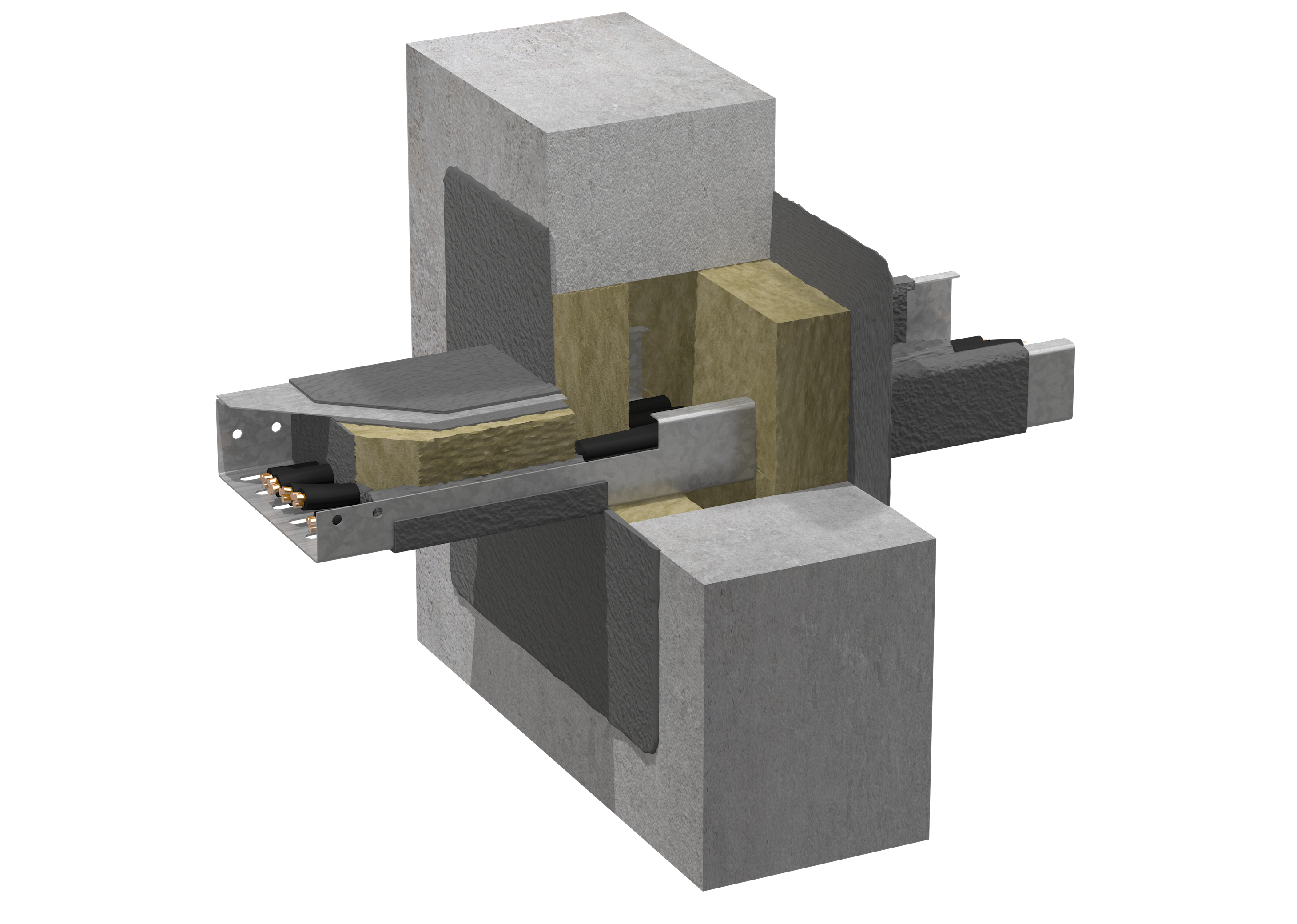

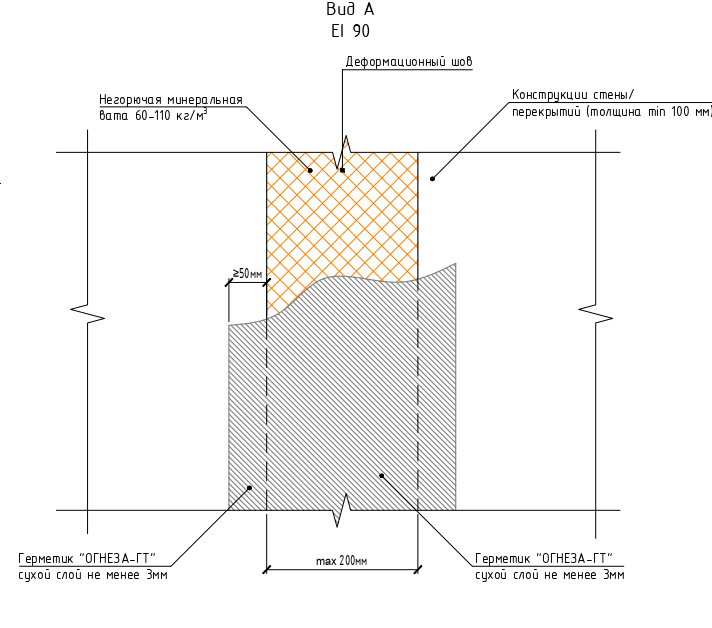

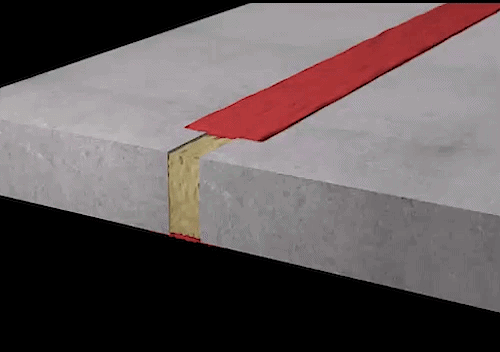

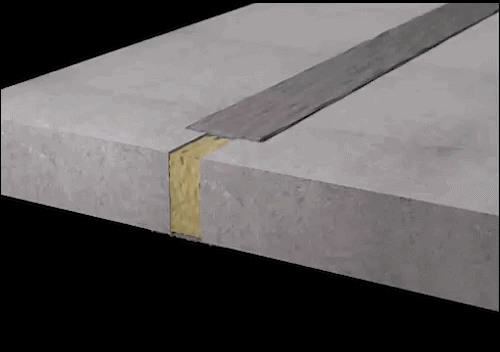

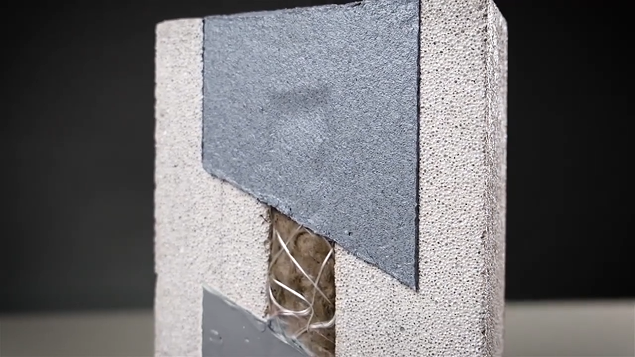

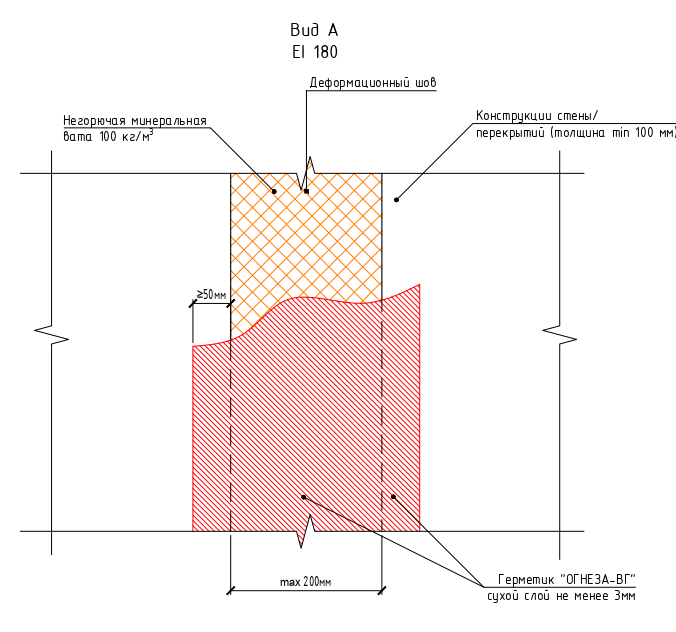

Терморасширяющийся герметик – это специальный огнезащитный состав, который при воздействии огня и высоких температур расширяется (вспенивается) и образует теплоизоляционный слой (шубу), который защищает загерметизированное отверстие от прохода огня и дыма. В состав таких герметиков, как правило, входит графит. Классическим примером терморасщширяющегося огнезащитного состава является герметик ОГНЕЗА-ГТ. Он сертифицирован в составе разных видов кабельных проходок, а также для огнезащиты деформационных швов с пределом огнестойкости до 180 минут.

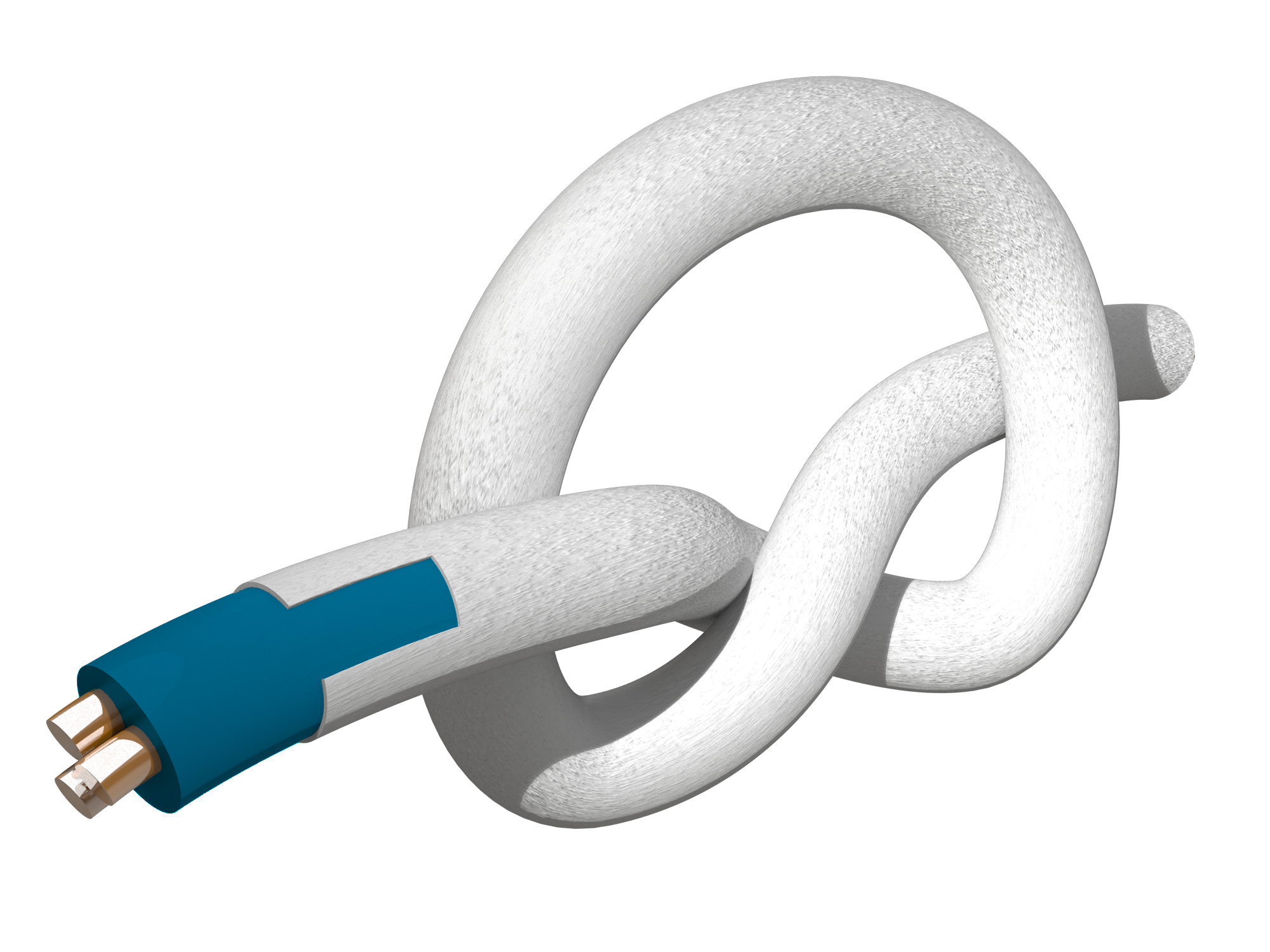

Огнезащитная краска для кабеля препятствует распространению пламени по поверхности кабеля. Примером такого состава является краска ОГНЕЗА-ВД-К. Покрытие на водной основе при воздействии огня расширяется, образует плотный теплоизоляционный слой, которые защищает кабель от нагревания и не дает огню распространяться с высокой скоростью. Краска ОГНЕЗА-ВД-К является эластичной и не трескается при деформации кабеля. Также в состав добавлены ингредиенты, отпугивающие грызунов.

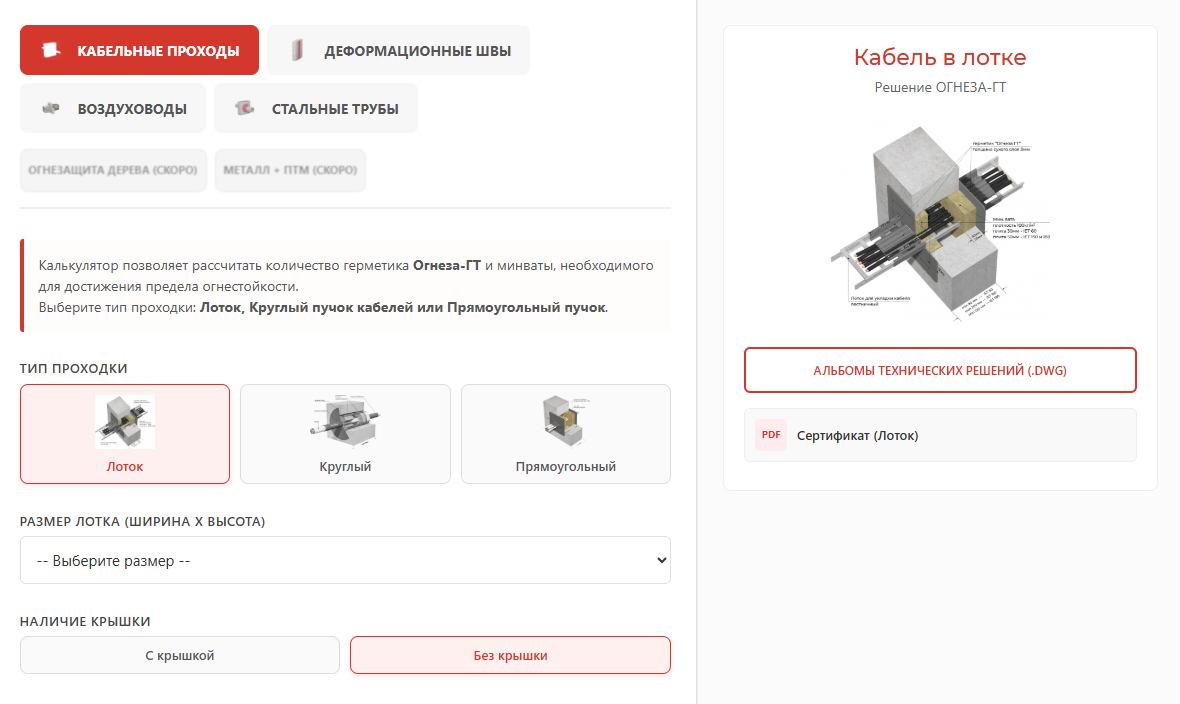

Чтобы рассчитать расход герметика на кабельные проходки, необходимо знать вид проходок, их размеры, толщину стены и необходимый предел огнестойкости. Необходимые параметры нужно ввести в калькулятор на сайте ogneza.com и получить оперативный расчет. Запросить детальный расчет можно также во вкладке «Калькуляторы» в правом поле.

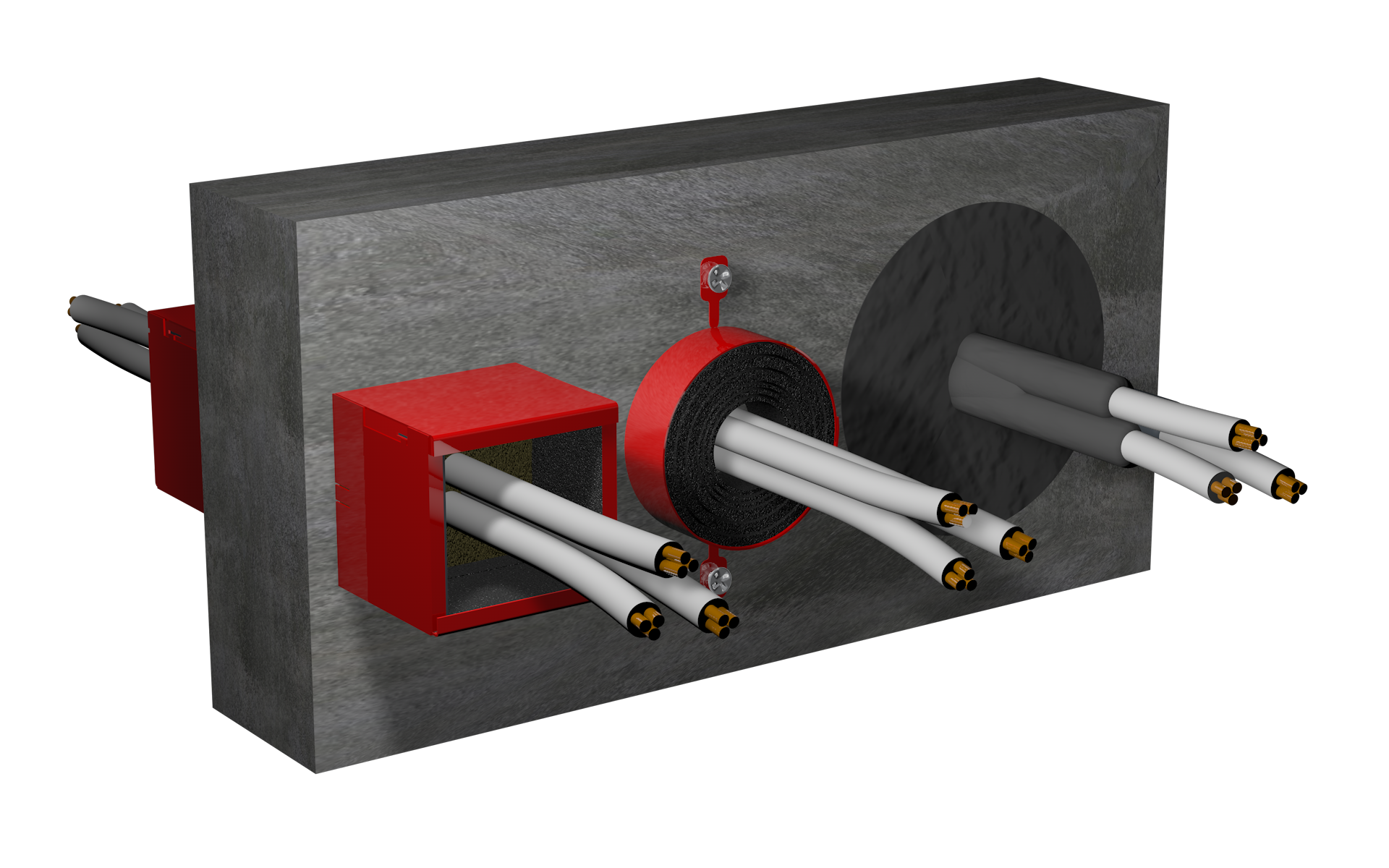

По ГОСТ Р 53310 кабельная проходка – это конструктивный элемент, изделие или сборная конструкция, предназначенная для заделки мест прохода кабелей через ограждающие конструкции с нормируемыми пределами огнестойкости или противопожарные преграды и препятствующая распространению горения в примыкающие помещения в течение нормированного времени. Проходка кабельная включает в себя кабели, закладные детали (короба, лотки, трубы и т.п.), заделочные материалы и сборные или конструктивные элементы.

То же, что и кабельная проходка. Простыми словами – заделка мест прохода кабелей через стены и перекрытия с нормируемыми пределами огнестойкости. Если стена или перекрытия должны выдержать при пожаре 180 минут, то и заделка прохода кабелей должна быть осуществлена с этим пределом огнестойкости. Испытания огнестойкости кабельной проходки проходят по ГОСТ Р 53310.

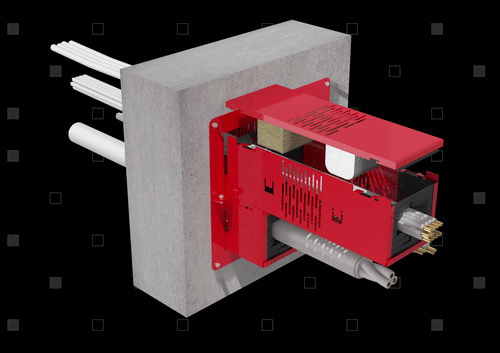

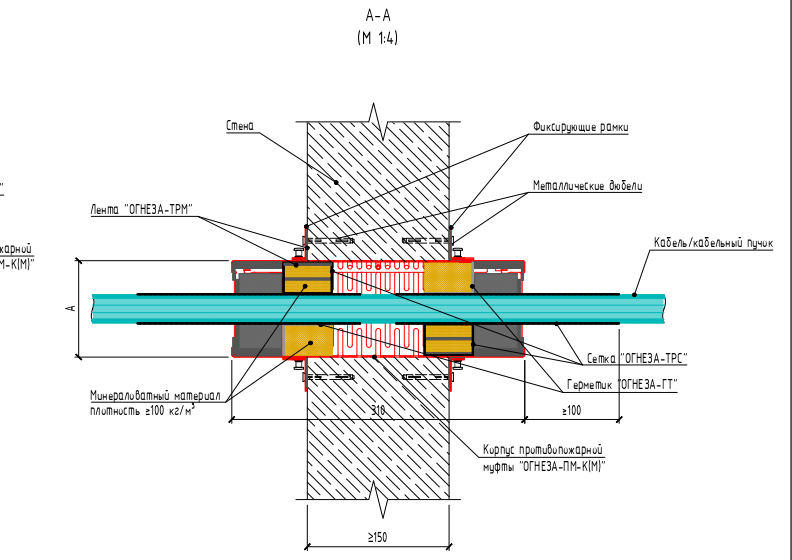

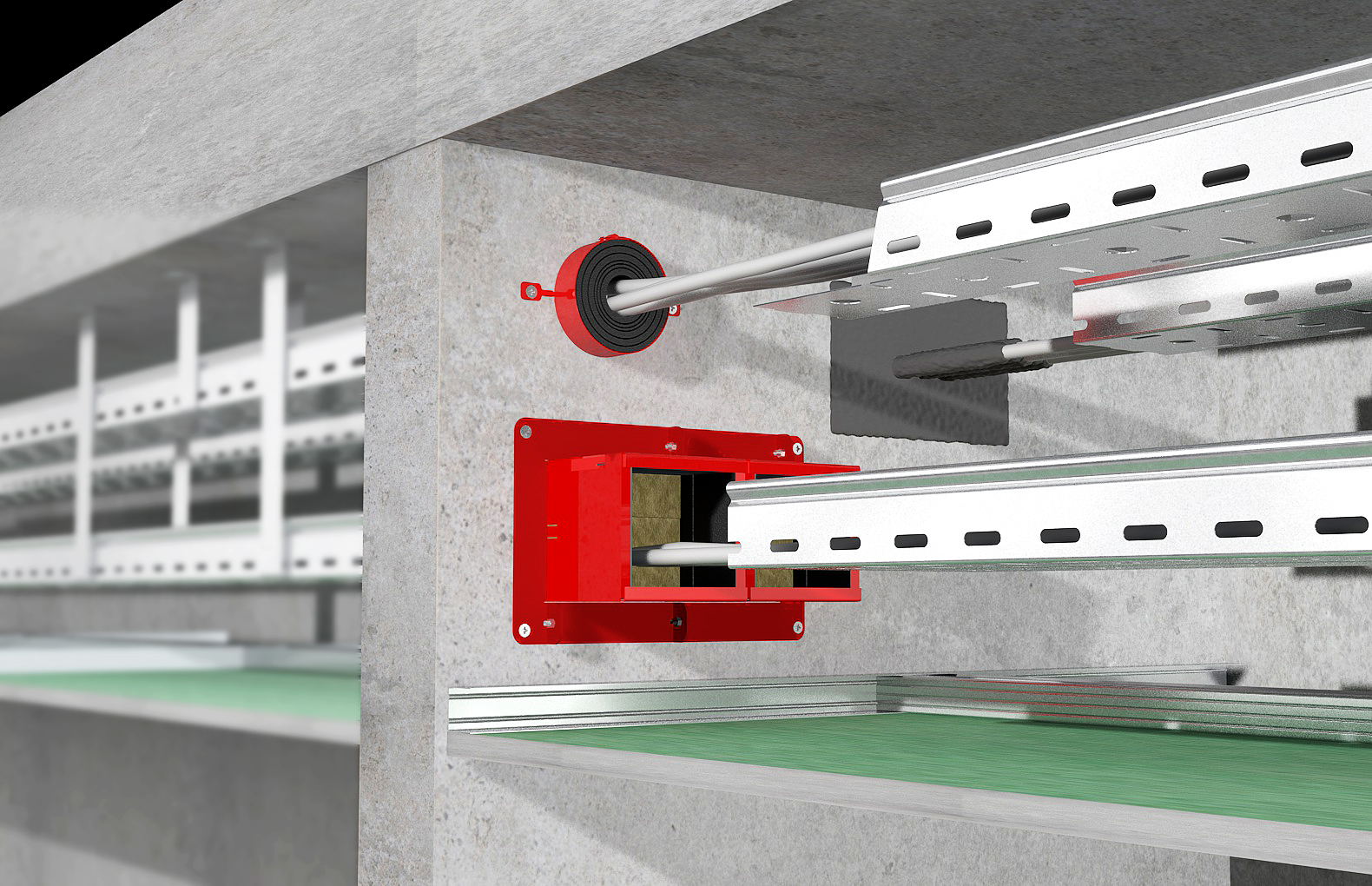

Модульные кабельные проходки – это изделия, которые можно устанавливать целыми секциями (модулями) в местах, где это необходимо. Например, на больших производствах или ЦОДах. Так, модульная проходка ОГНЕЗА-ПМ-К(М) обеспечивает удобный монтаж и демонтаж кабелей без замены самого изделия, может устанавливаться секциями по 2,4,6 и более изделий.

Кабельные проходки испытываются по ГОСТ Р 53310 «ПРОХОДКИ КАБЕЛЬНЫЕ, ВВОДЫ ГЕРМЕТИЧНЫЕ И ПРОХОДЫ ШИНОПРОВОДОВ. Требования пожарной безопасности. Методы испытаний на огнестойкость».

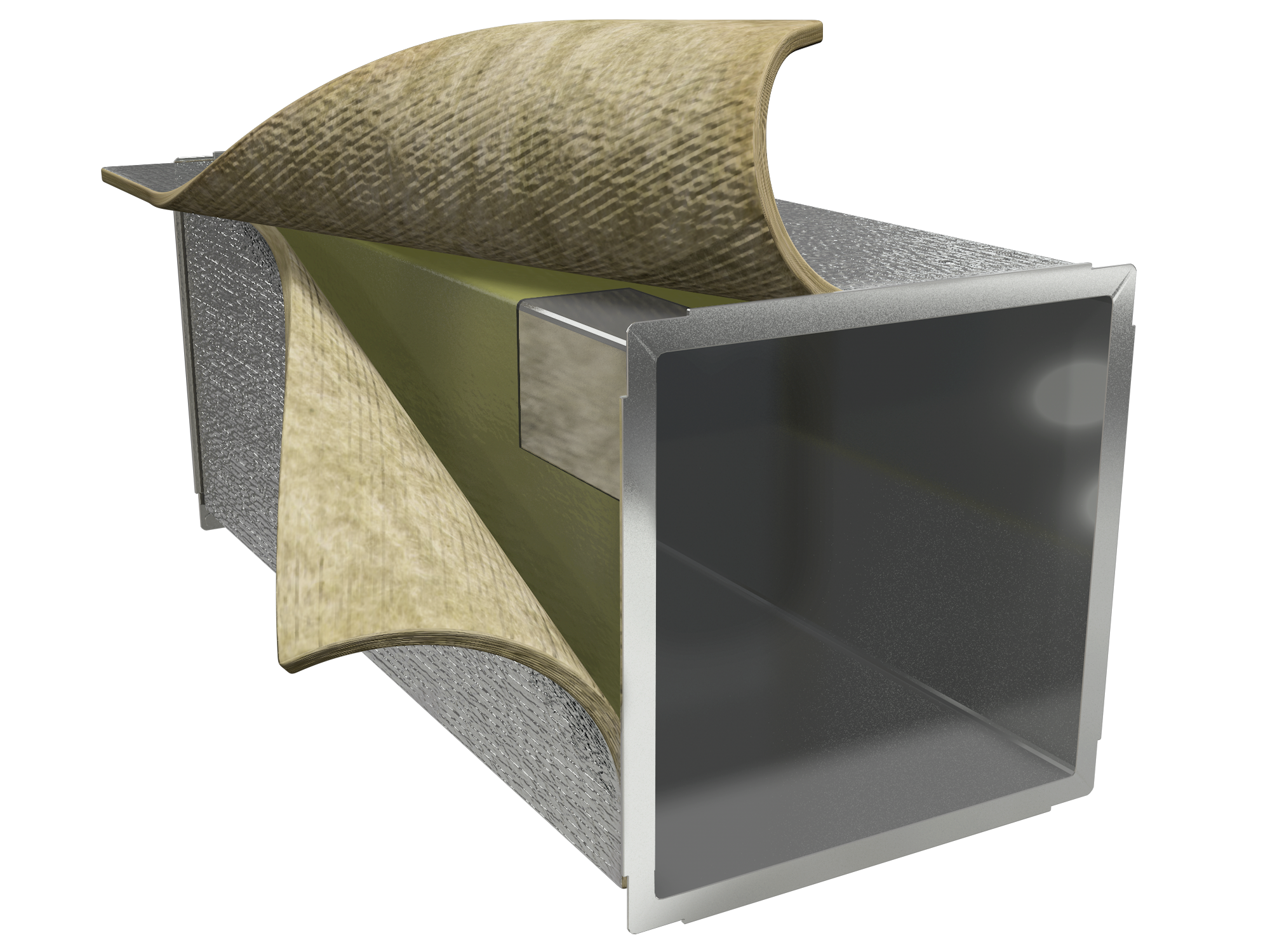

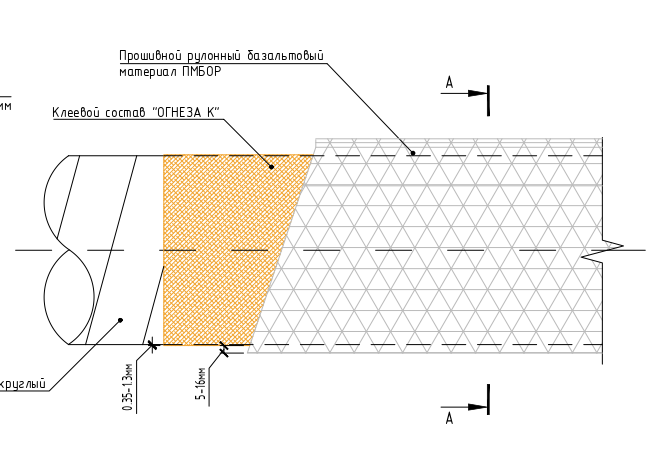

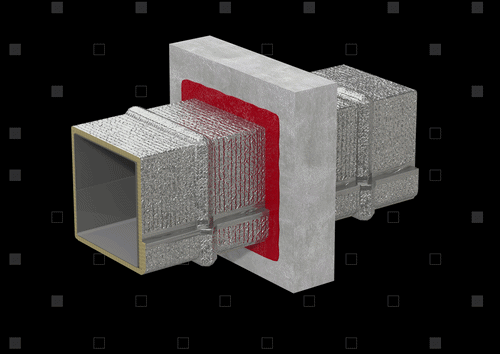

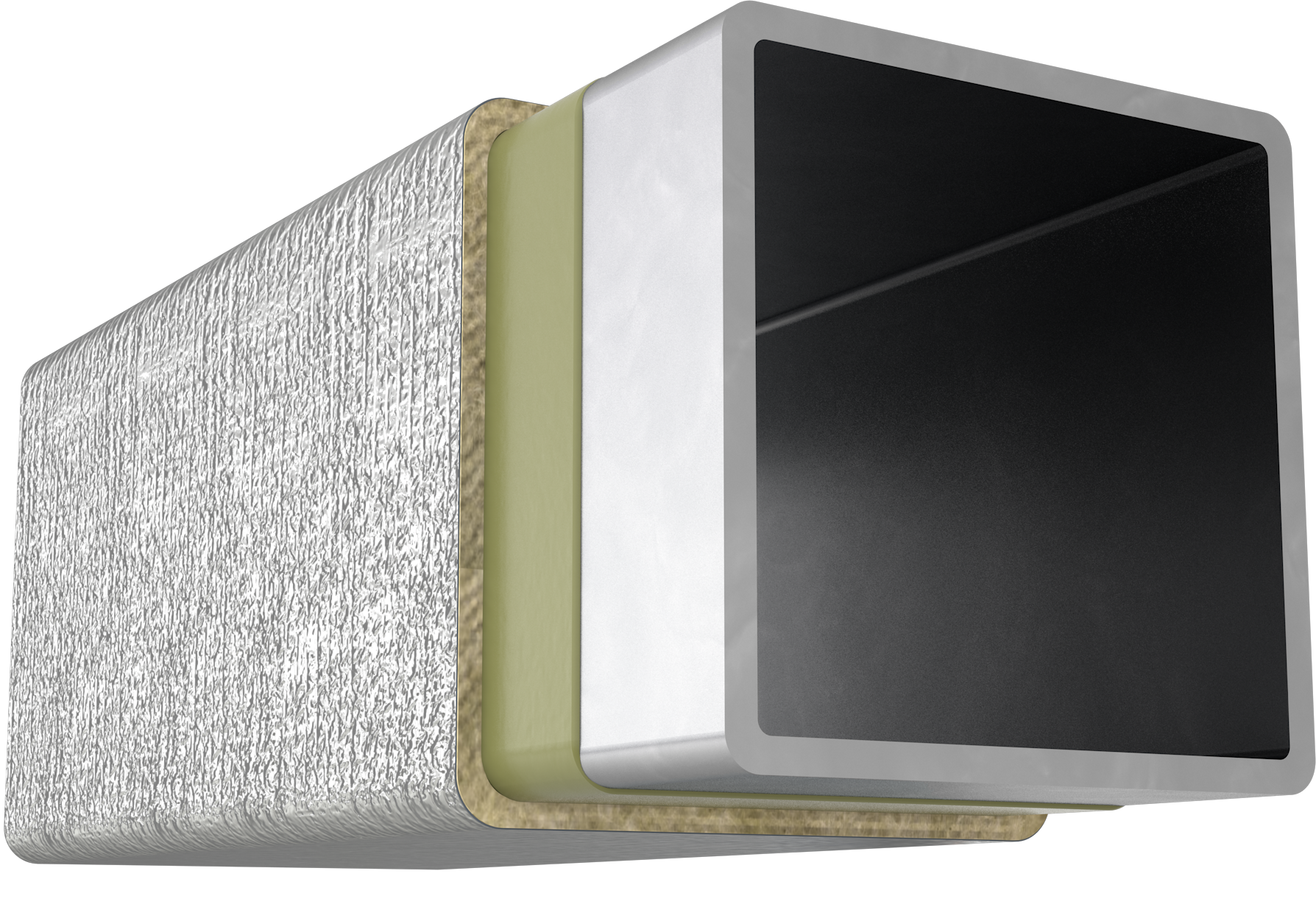

Огнезащитой воздуховодов считается обеспечение нормируемого предела огнестойкости. Оно достигается с помощью противопожарных материалов. Защищать необходимо корпус воздуховода, фланцевые соединения, крепежные элементы, а также проходы воздуховодов через стены и перекрытия. Пример огнезащиты воздуховодов – конструктивная огнезащита Огнеза Базальт-ВЕНТ. Конструктив включает в себя базальтовый материал ПМБОР и клеевой состав ОГНЕЗА-К. В зависимости от толщины базальта система «Огнеза Базальт-ВЕНТ» обеспечивает предел огнестойкости от 30 до 150 минут. До 60 минут сертифицирована система ОГНЕЗА-ОМ-ВЕНТ с негорючей мастикой ОГНЕЗА-ОВМ.

Комплексная огнезащита воздуховодов – это обеспечение нормируемого предела огнестойкости всей системы – от корпуса воздуховода, до фланцев, креплений и вентпроходок. Согласно ГОСТ Р 53299-2019 «Воздуховоды. Метод испытаний на огнестойкость» производители обязаны сертифицировать весь комплекс огнезащиты воздуховода: негорючее покрытие для корпуса, негорючее уплотнители для межфланцевых соединений и материалы для огнестойкой заделки прохода воздуховода через стены и перекрытия. Все материалы должны быть указаны в сертификате соответствия.

Согласно пункту 7.11.3 СП 60.13330.2020 воздуховоды из негорючих материалов следует предусматривать: 1. Для систем местных отсосов взрыво- и пожароопасных смесей, аварийной вентиляции и транспортирующих воздух температурой 80 °C и выше. 2. Для транзитных участков или коллекторов систем вентиляции жилых, общественных, административно-бытовых и производственных зданий. 3. Для участков воздуховодов в пределах помещений для вентиляционного оборудования, а также в технических этажах, чердаках, подвалах и подпольях.

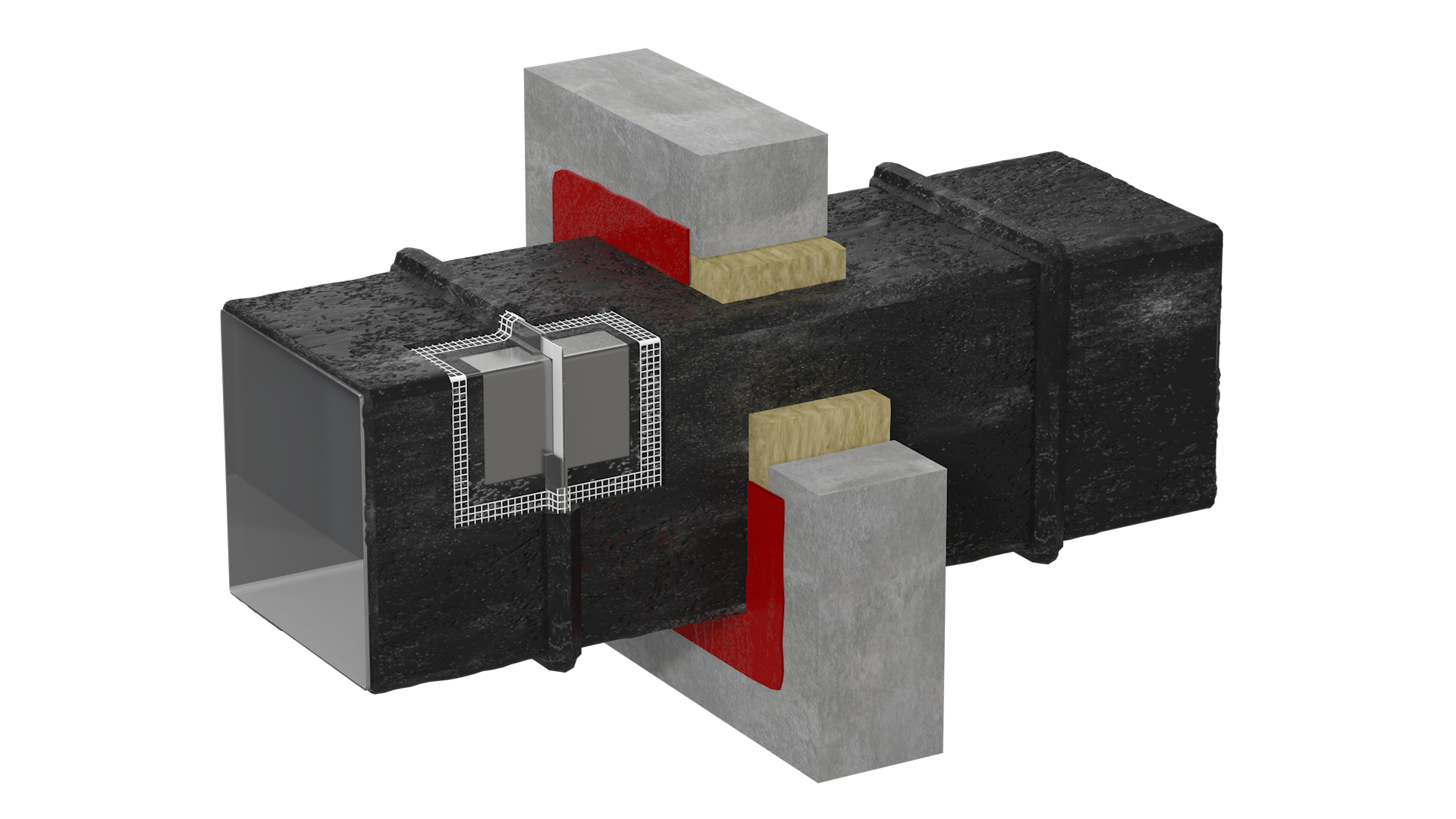

Чтобы обеспечить необходимый предел огнестойкости участку воздуховода, выходящего на кровлю, необходимо применять негорючие материалы. Традиционно для этих целей используют конструктивную систему с базальтом и клеем, однако такая огнезащита не является долговечной и подлежит постоянному ремонту. Износоустойчивым вариантом огнестойкой защиты является сертифицированная система ОГНЕЗА-ОМ-ВЕНТ с негорючей мастикой ОГНЕЗА-ОВМ.

Пределы огнестойкости системы ОГНЕЗА-ОМ-ВЕНТ по ГОСТ Р 53299-2019:
EI 30 для покрытия "ОГНЕЗА ОМ-ВЕНТ 30" толщиной 4±1 мм (расход мастики "ОГНЕЗА-ОВМ" от 5.6кг/м²);
EI 45 для покрытия "ОГНЕЗА ОМ-ВЕНТ 45" толщиной 6±1 мм (расход от 8.4кг/м²);
EI 60 для покрытия "ОГНЕЗА ОМ-ВЕНТ 60" толщиной 8±1 мм (расход от 11.2кг/м²).

Если необходимо обеспечить звукоизоляцию прохода пластиковой трубы (санитарное требование для жилых и административных зданий), то мы рекомендуем использовать противопожарную гильзу ОГНЕЗА-ПГЗ. Изделие выполняет сразу две функции. Монтаж звукоизоляции со стандартной муфтой ОГНЕЗА-ПМ также возможен, но более трудоемкий.

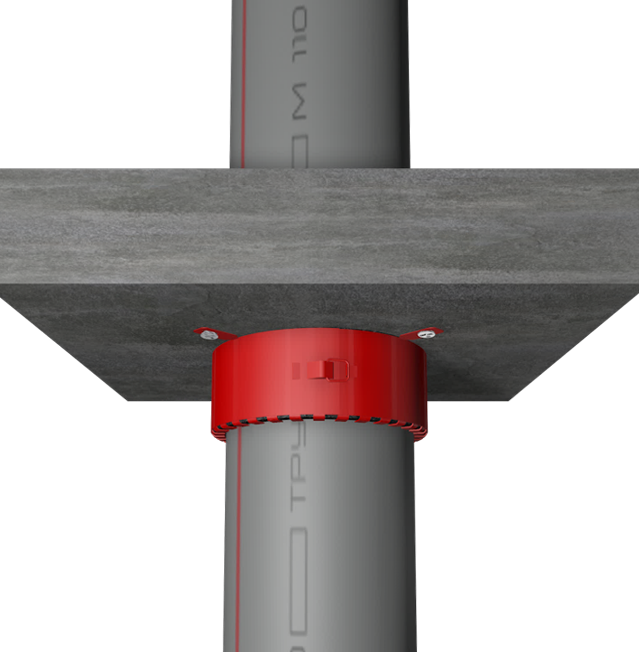

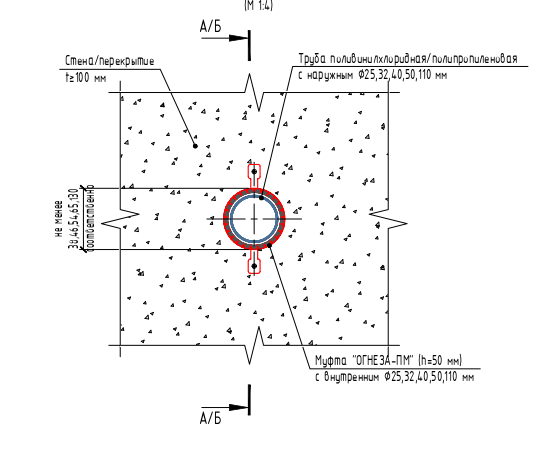

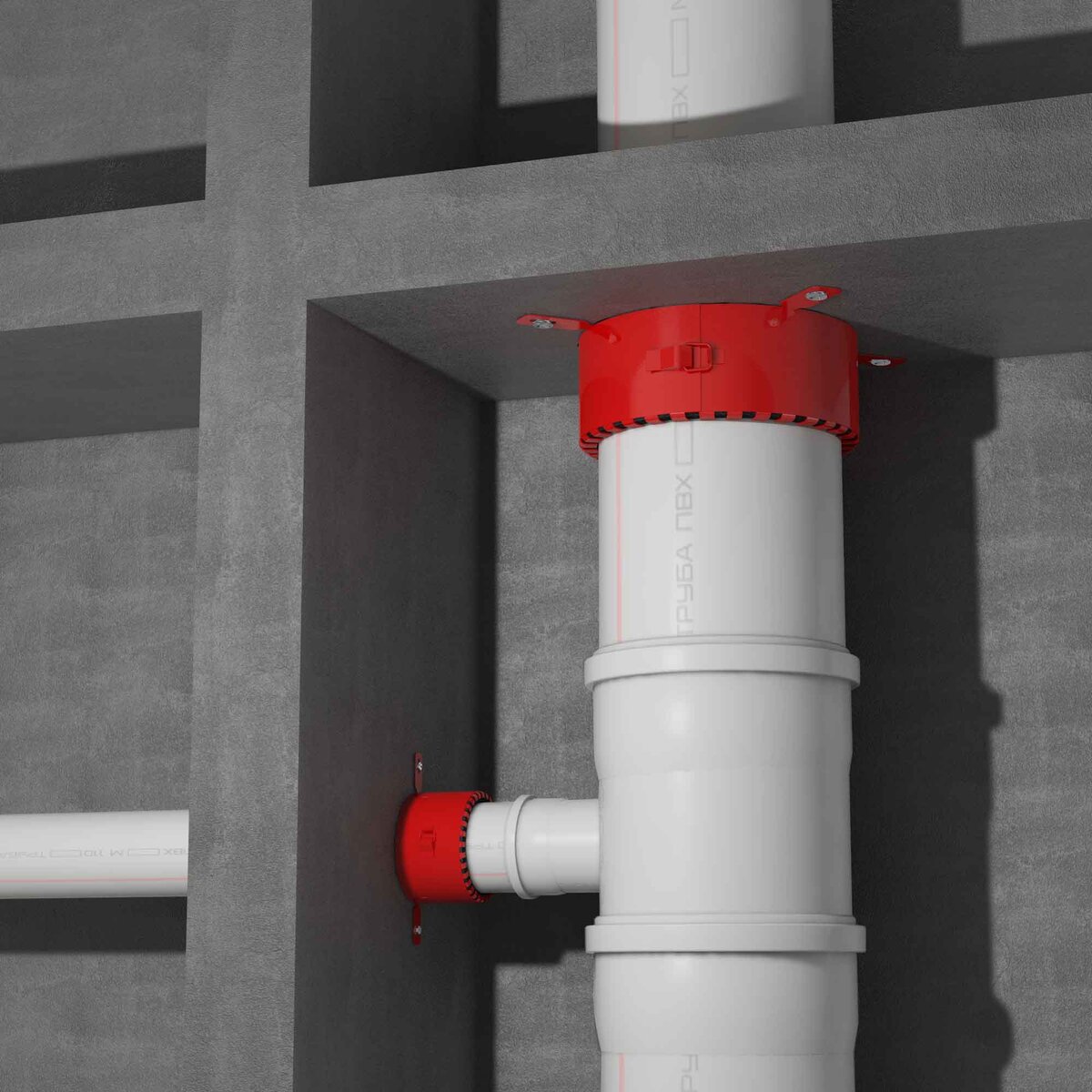

По требованиям нормативов, при установке муфты в перекрытие устанавливается одна противопожарная муфта (под потолок), если прокладка труб горизонтальная, то нужно устанавливать 2 муфты с обеих сторон стены.

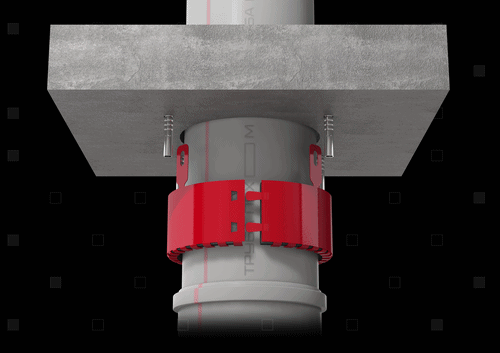

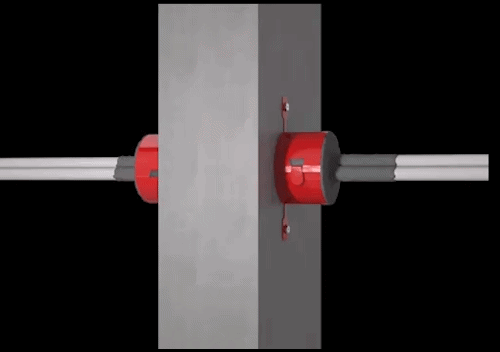

При пожаре огнезащитный материал внутри металлического корпуса муфты расширяется, заполняет полость муфты и отверстие в стене/межэтажном перекрытии. Таким образом, огонь и дым блокируются и не поступают в соседнее помещение.

При пожаре муфта должна остаться надежно закрепленной в стене или перекрытии, потому при монтаже обязательно использовать металлические дюбели. Иначе муфта упадет вместе с трубой и не выполнит свою функцию.

Цифра в названии противопожарной муфты обозначает диаметр защищаемого отверстия: ПМ-50, ПМ-110 и т.д.

Укорачивать муфту запрещено.

По сертификату прописаны только стальные трубы. Медные покрыть можно, но документально это не будет сертифицировано.

Да, герметик высокоэластичный и выдерживает нагрев до 120 градусов, сохраняя свойства.

Да, подходит. Относится к негорючим материалам (НГ).

Скорее всего да, но рекомендуем сделать пробное нанесение.

Да, если «Пламя-Стоп» на битумной основе, мастика ОКМ отлично подойдет.

Да, отлично подходит.

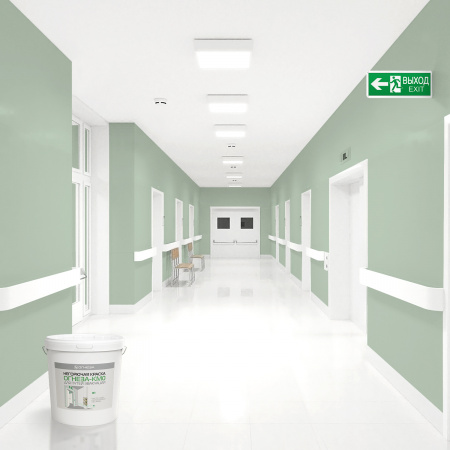

Лучше всего использовать силикатный грунт или развести саму краску КМ0 водой 1:1.

КМ0 - это устаревшее обозначение высшего класса пожарной опасности. Сейчас это соответствует показателю НГ (негорючий материал).

Лента начинает активно расширяться при температуре от 150 до 200 градусов.

Да, подойдет. Расход - 2 кг/м² (минимум в 3 слоя). Показатель горючести Г1.

Показатель НГ по ГОСТ 30244-94 имеет строгие критерии испытаний (прирост температуры ≤50°С, потеря массы ≤50%, самостоятельное горение ≤10 сек).
